E5

Monofásicos:

- Kaifa MA109H 2023/2024

- Kaifa MA109P 2019/2021/2022

- Janz C3801 GPRS

- Landis+Gyr ZCXe110 S3 2017/2019

- Landis+Gyr ZCXe110 S5 2022

- Sagemcom CX1000-6 S 2016

- Sagemcom S212

- Ziv

- Ziv 5CTM E2C CSE

- Ziv 5CTM P2C CSF 2018/2024

E5

Trifásicos:

- Janz B2801 GPRS 2017

- Janz B2801 PLC

- Landis+Gyr ZMXe310 S3

- Landis+Gyr ZMXe310 S5 2023

- Sagemcom CX2000-9

- Sagemcom T215 2023/2024

- Ziv

- Ziv 5CTD E2F 2024

E5

Modems:

- WithUs a) c)

- Dynasys a) b)

a) Pode ocorrer o bloqueio da
   porta HAN durante 24h,
   quando o modem faz o
   reboot diário.

   Caso aconteça é preciso pedir
   update do firmware do modem
   à e-redes.

b) É necessário alimentação extra.
   Ou módulo de pilhas adicional.
   3xAA ou 1xLiPo. (3.5V a 4.5V)

c) Com o Sagem T215 poderá ser
   necessário alimentação.

B5 / A5

Monofásicos:

- Kaifa MA109H 2023/2024

- Kaifa MA109P 2021/2022

- Landis+Gyr ZCXe110 S3 2017/2019

- Landis+Gyr ZCXe110 S5 2022

- Ziv 5CTM P2C CSF 2018/2024

B5 / A5

Trifásicos:

- Janz B2801 GPRS 2017

- Landis+Gyr ZMXe310 S3

- Landis+Gyr ZMXe310 S5 2023

- Sagemcom T215 2023

- Ziv 5CTD E2F 2024

B5 / A5

Modems:

- WithUs a) b)

- Dynasys a) b)

a) Pode ocorrer o bloqueio da
   porta HAN durante 24h,
   quando o modem faz o
   reboot diário.

   Caso aconteça é preciso pedir
   update do firmware do modem
   à e-redes.

b) É necessário alimentação extra.
   Ou módulo de pilhas adicional.
   3xAA ou 1xLiPo. (3.5V a 4.5V)

H5 WiFi

Monofásicos:

-

H5 WiFi

Trifásicos:

- Ziv 5CTD E2F 2024

- InfluxDB

- Grafana

- MQTT

- Settings > Data source:

  MQTT Server (Tasmota Json)

- Mqtt Settings > PV Topic:

  freeds/fake_solar/SENSOR

- Mqtt Settings > Meter Topic:

  freeds/edpbox1/SENSOR

freeds/edpbox8/SENSOR =
{
  "Time": "2024-11-30T13:35:37",
  "ENERGY": {
    "Voltage": 231,
    "Power": -423,
    "Import": 0,
    "Export": 423
  }
}

http://x/cm?cmnd=status+10

{
  "StatusSNS": {
    "Time": "2025-02-01T14:18:28",
    "HEB8": {
      "s0": -0.17,
      "s1": 1568.344,
      "s2": 2394.411
    },
    "EB3": {
      "ErrCode": "0xE2",
      "ErrTime": "13:37:40",
      "ErrCnt": 407,
      "CLK": "14:18:45",
      "HH": 14,
      "MM": 18,
      "SS": 45,
      "VL1": 236.6,
      "VL2": 237.1,
      "VL3": 237,
      "CL1": 1.3,
      "CL2": 1.4,
      "CL3": 1.4,
      "CL": 4.1,
      "API": 0,
      "APE": 934,
      "API1": 0,
      "API2": 0,
      "API3": 0,
      "APE1": 295,
      "APE2": 338,
      "APE3": 301,
      "PF": 0.933,
      "PF1": 0.946,
      "PF2": 0.953,
      "PF3": 0.891,
      "FR": 50,
      "TET1": 1349.952,
      "TET2": 901.366,
      "TET3": 1527.514,
      "TEI": 3778.832,
      "TEE": 5171.067,
      "qs": -0.044,
      "TEIL1": 1435.658,
      "TEIL2": 470.869,
      "TEIL3": 1872.292,
      "LP1_Y": 2025,
      "LP1_M": 2,
      "LP1_D": 1,
      "LP1_HH": 14,
      "LP1_MM": 15,
      "LP1_GMT": "00",
      "LP3_IMP": 0,
      "LP4": 0,
      "LP6_EXP": 0.17,
      "LPid9": 0,
      "LPid11": 0,
      "LPid14": 1,
      "LPid10": 170,
      "LPid13": 70,
      "LPid12": 0,
      "CT1": 10.35,
      "ICP": 1,
      "Tariff": 3,
      "FW": 7.284
    }
  }
}

"s0": -0.17, Saldo Diff
"s1": 1568.344, Saldo Consumido
"s2": 2394.411, Saldo Excedente

"ErrCode": "0xE2", Erro
"ErrTime": "13:37:40", Hora do Erro
"ErrCnt": 407, Numero de Erros

"CLK": "14:18:45", Hora do Contador
"HH": 14, Hora
"MM": 18, Minutos
"SS": 45, Segundos

"VL1": 236.6, Voltage/Tensão L1
"VL2": 237.1,
"VL3": 237,

"CL1": 1.3, Current L1
"CL2": 1.4,
"CL3": 1.4,
"CL": 4.1, Current Total

"API": 0, Active Power
            Import total
"APE": 934, Active Power
              Export total

"API1": 0, Active Power Import L1
"API2": 0,
"API3": 0,

"APE1": 295, Active Power Export L1
"APE2": 338,
"APE3": 301,

"PF": 0.933, Power Factor
"PF1": 0.946, Power Factor L1
"PF2": 0.953,
"PF3": 0.891,

"FR": 50, Frequency

"TET1": 1349.952, Total Energy
                        T1 Vazio
"TET2": 901.366, Total Energy
                       T2 Ponta
"TET3": 1527.514, Total Energy
                       T3 Cheias

"TEI": 3778.832, Total Energy
                    Import total
"TEE": 5171.067, Total Energy
                    Export total

"qs": -0.044, Realtime Netmetering

"TEIL1": 1435.658, Total Energy L1
"TEIL2": 470.869,
"TEIL3": 1872.292,

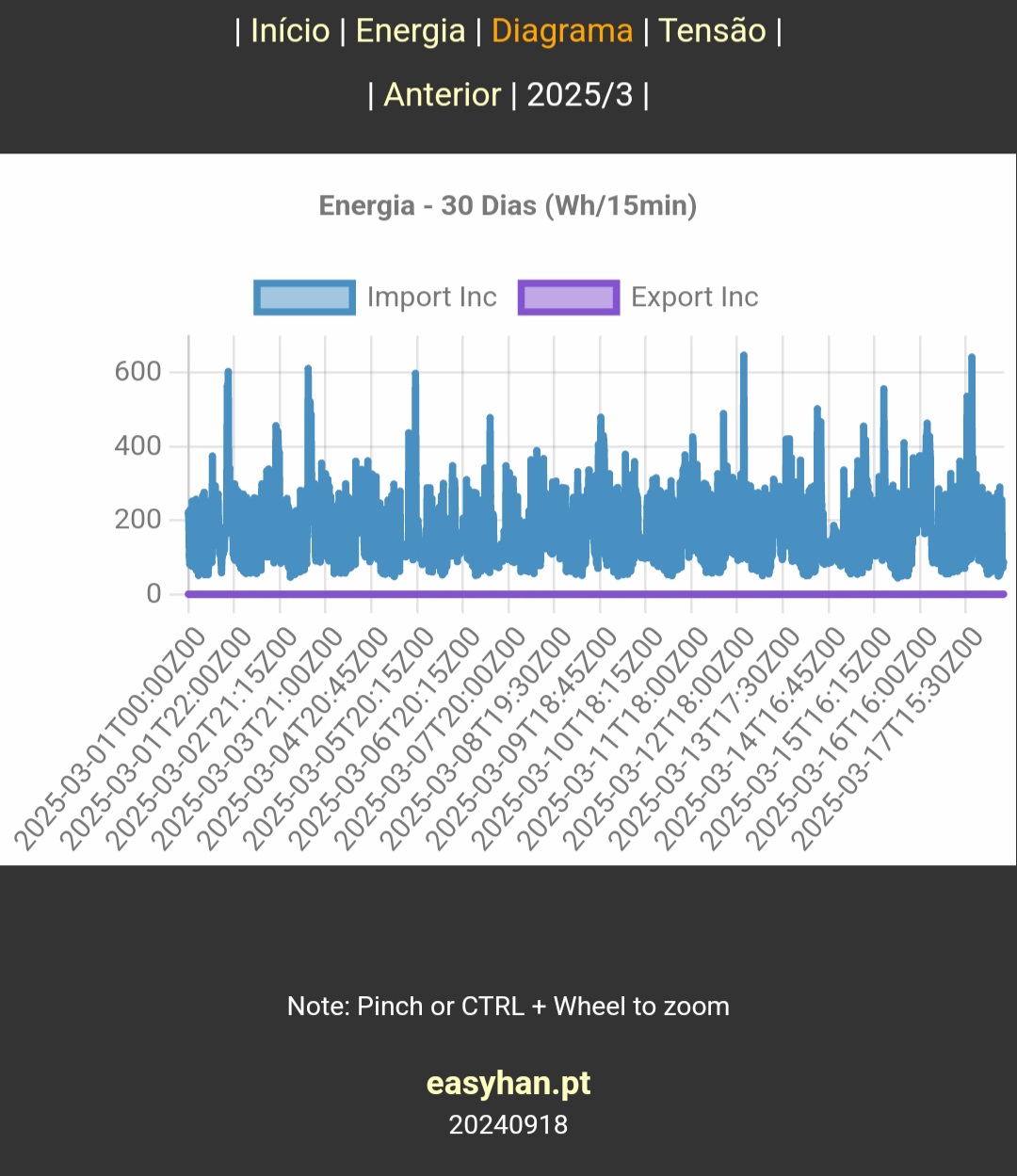

LP = Load Profile
Diagrama de Carga 15min

"LP1_Y": 2025, Load Profile date
"LP1_M": 2,
"LP1_D": 1,
"LP1_HH": 14,
"LP1_MM": 15,
"LP1_GMT": "00",
"LP3_IMP": 0, LP Import Inc.
               old version
"LP4": 0,
"LP6_EXP": 0.17,
"LPid9": 0, LP Import Inc.
               new version
"LPid11": 0, LP Reactive
"LPid14": 1, LP Reactive
"LPid10": 170, LP Export
"LPid13": 70, LP Reactive
"LPid12": 0, LP Reactive

"CT1": 10.35, Contract Power T1

"ICP": 1, ICP Status

"Tariff": 3, Tarifa

"FW": 7.284, Easy HAN Firmware
